用途
解析度卡(分辨率卡)是標準樣張，可以提供實際拍攝的垂直分辨率和水平分辨率等輔助測試。分辨率測試采用了國際標準的ISO12233解析度分辨率卡進行測試，采取統一拍攝角度和拍攝環境。而分辯率的計算又使用了HYRes軟件，分開垂直分辨率和水平分辨率兩部分進行。
?
對于數碼攝像頭的評測與其他產品不同，不像筆記本、DIY等有大量軟件去測試客觀的數據，能夠從數據上說明一切。而評定數碼相機的質量除了需要有一定的客觀數據外，還需要結合實際的使用操作以及樣張的拍攝來評定。因此，我們的評測是以客觀數據為原則，并結合經驗豐富的評測人員的理性分析，以求獲得客觀的評測結果。
?

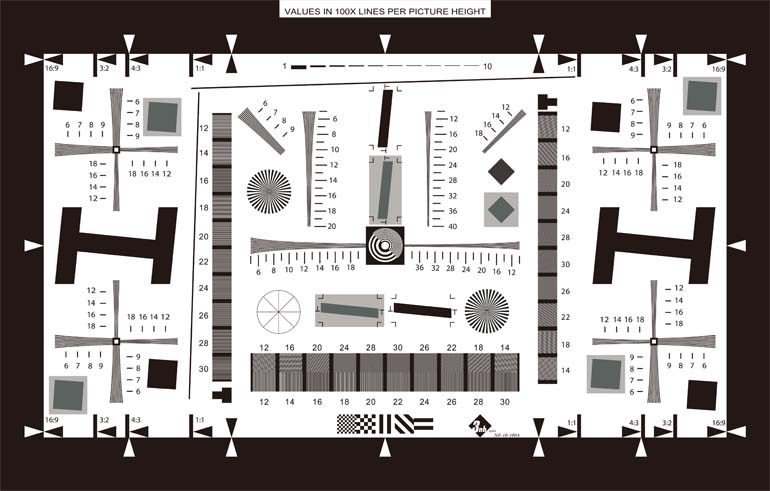

ISO12233標準分辨率測試卡遵照12233的標準“攝影-電子照相畫面-衡量方法". 在1 X 大小的這個活動區域,測量20 cm 高度只有約0.1毫米的誤差。他具有幾乎大部分解析度卡所具有的特征。
規格 活性區域 材料
1 X 20 cm x 35.6 cm 照相紙
2 X 40 cm x 71.1 cm 照相紙
4 X 80 cm x 142.2 cm 照相紙
?
品牌：3nh 或 DCR3
產品：OEM 或 捷克
說明：3nh OEM版ISO12233，直接由ISO標準輸出。且做了重大改進：弄臟可反復擦拭，使用更方便，壽命更長！
?
不同年代的解像力測試圖：
?

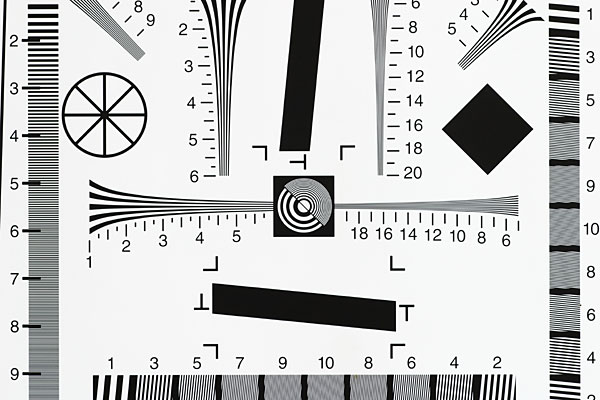

因此，MTF發展了幾十年，同樣的所翻拍的樣圖也不斷的在跟著演進，已符合目前一般拍攝狀況時的實際需要。我們 看 ISO Camera Resolution Chart ISO12233 就是很好的例子，這個時期的解像力圖已 針對模仿實際場景做了調整，不僅線條改以雙曲線逼近制作，格式也不再清一色是直線和橫線了。請注意到上面用紅色號碼標記的五個點，為此圖特有用于目測解像力之性能：
垂直解像力條 (Vertical Res)---可目測鏡頭對垂直影像的解像力。
對比指示條（Contrast Indicator)--用于顯示在空間頻率不同下的對比狀況。
對角線解像力條 （Diagonal Res)--45度傾斜的對角線解像力條 。

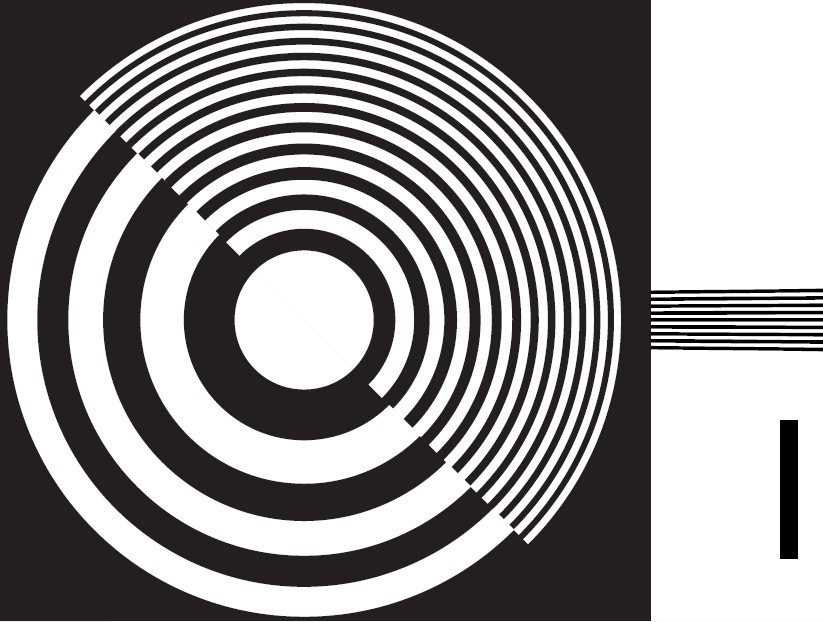

中央對焦區 (Center Focusing Area)--兩種不同頻率的同心圓，協助對焦。
水平解像力條 （Horizontal Res)---可目測鏡頭對水平影像的解像力。
新版 Digital CINE Camera Resolution Chart 加上了 Sector Star Target 可以測試散光效果。
????? WG18圖不僅可以滿足直接目測來評估解像力的效果（部分線條細達0.1mm，幾乎等同人髮粗細），也同樣的可藉由電腦軟件的協助，計算出不同位置的SFR值，原版尺寸 20 cm x 35.6 cm.
?SFR 美系測量的新標準
新名詞 SFR！Spatial frequency response (SFR) 主要是用于測量隨著空間頻率的線條增加對單一影像的所造成影響。簡言之SFR就是MFT的精簡版。因為測量MFT需取得昂貴的正弦樣版，并且需換算大量的數據。因此，PIMA開發了這款 較低成本的SFR作為替代品。基本上SFR只需一個雙色調的黑白斜線（如下左圖所示）即可換算出約略相等于MFT的值的解像力評鑒圖。
?
