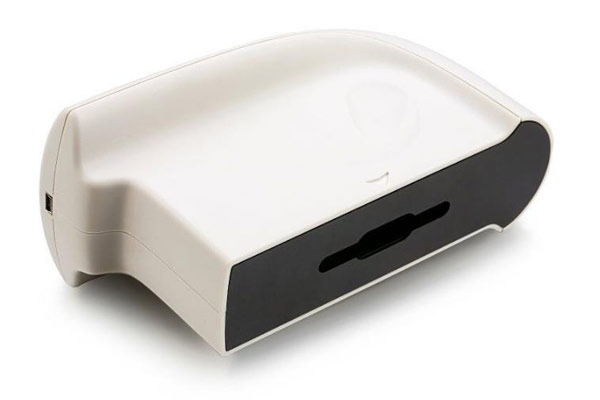

光澤度儀是測定材料表面光澤度的儀器，即以發自標準光源的光從一定角度照射的試樣表面，由光電池和檢流計測定正反射成分的裝置。本文對光澤度儀的幾何光路結構及幾何測量角度做了介紹。

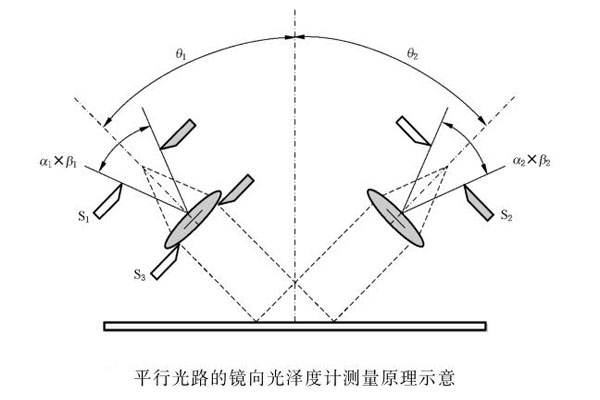

按光澤度計的照明光束和接收光束分，光澤度計有兩類：一類是平行光路，另一類是會聚光路。光澤度儀結構一般采用平行光路的方法。這種結構具有相同的照明視場角和接收視場角，如下圖所示。光源一般采用標準A光源。從光源發出的光，經過升溫濾光片，再經過聚光鏡照到入射視場光闌處，經入射透鏡照射到被測樣品處。然后，從被測樣品表面反射，經過接收透鏡、接收視場光闌、濾光片后射到接收器光電池上，經過電學處理后進行顯示。入射、接收光視場光闌用來控制入射光斑和接收光斑的大小。
為了保證儀器的測量準確度，儀器要有較高的定位準確度。
在此儀器中，光源要用穩壓電源，探測器（光電池）的光譜靈敏度經V（λ）濾光片修正后，與CIE標準光度觀察者的光譜光視效率V（λ）相符。

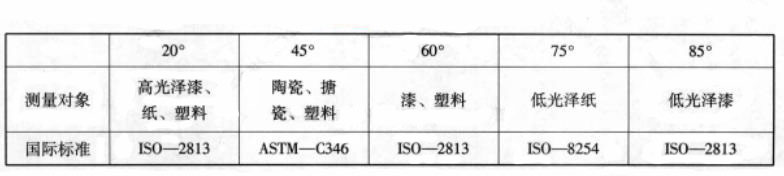

鏡向光澤度計的幾何條件主要是指入射角的大小，有關測試標準對入射角和接收角及其公差也作了規定。入射角在光澤測量中極為重要，通常用 20°，45°，60°，75°，85°，它們分別用于不同樣品的測量。一般來說，大角度用于低光澤樣品，小角度用于高光澤樣品，中角度使用范圍較寬。下表是有關標準推薦的使用舉例。
1.幾何條件

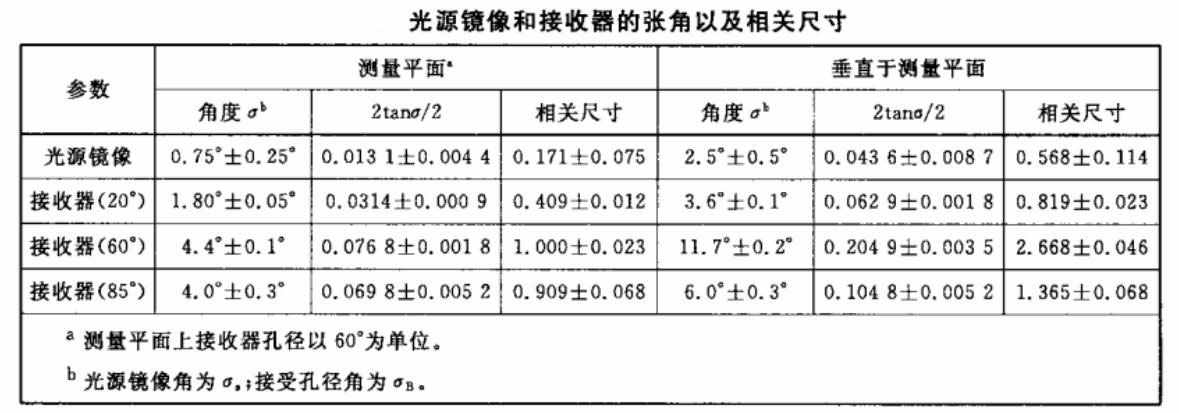

入射光線的軸線應分別與測量平面的垂線成（20±0.1）°、（60±0.1）°、（85±0.1）°，入射光束的孔徑為18mm。接收器的軸線與入射光線軸線的鏡像的角度在±0.1°之內。在試驗板位置放置一塊拋光黑玻璃平板或正面反射鏡時，光源的鏡象應在接收器視場光闌（接收器窗口）的中心位置形成（如上圖所示）。為了確保覆蓋整個表面，試驗板面照射區域的寬度應盡可能大于表面結構：一般值為不小于10mm，光源鏡像和接收器的孔徑以及相關尺寸及其允許偏差應符合下表的規定。接收器視場光闌的孔徑尺寸可從接受透鏡測得。
2.接收器中的濾光
接收器中濾光器的濾光修正函數τ（λ）按下式計算：
式中：
τ（λ）——修正函數；
V（λ）——CIE光的發光效率；
Sc（λ）——CIE標準照射C的光譜強度；
s（λ）——接收器的感光靈敏度；
Ss（λ）———照射光源的光譜強度；
k——校準系數。
注：選擇偏差的目的是使光源和接收器孔徑的誤差在100光澤單位內的任何讀數不會產生超過1光澤單位的讀數誤差。
3.暈映
在光澤度儀幾何條件中規定的張角范圍內不應出現暈映。
4.接收器
在滿刻度讀數的1%范圍內，接收器測量裝置給出的讀數應與通過接收器的光通量成正比。
